adheres to the concept of "keeping quality" and "doing still better" to manufacture the excellent quality machines in Taichung, Taiwan齒輪式牙距自動攻牙機 首頁 > 攻牙機系列 > 齒輪式牙距自動攻牙機 > 齒輪式牙距自動攻牙機

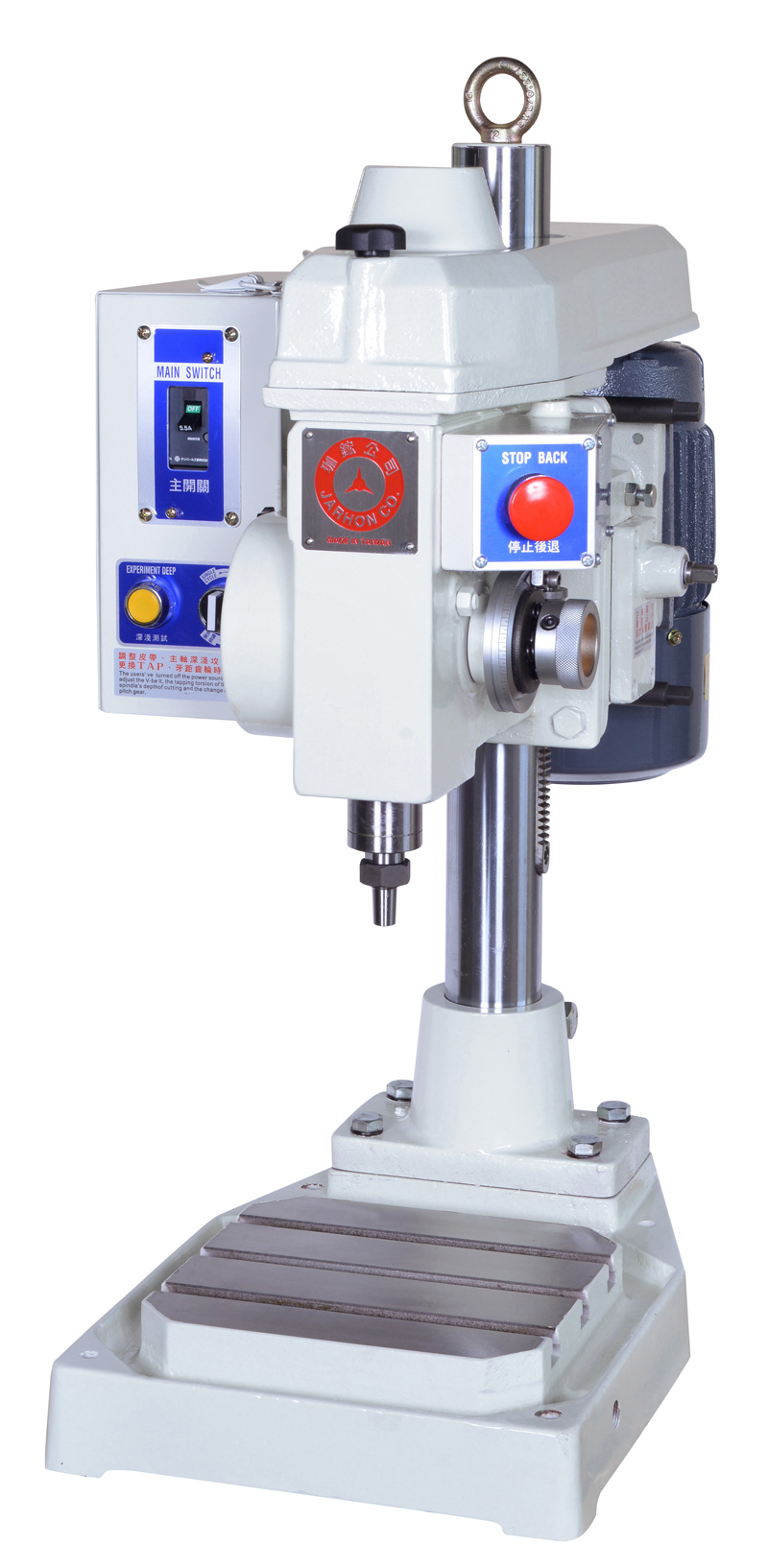

產品型號: JT-4508詢問
- 馬達內裝獨立降溫風扇強制散熱，可連續操作堅固耐用。
- 採用實心立柱，經回火處理消除應力，外表鍍硬鉻，耐摩擦，不生銹。
- 齒輪替換無細牙限制。
- 齒輪拆換容易。
- 齒輪傳動，全部是單面齒接觸無間隙。
- 齒輪轉動慢，不會磨耗。
- 因一轉一牙距，攻出完美牙紋延長牙攻使用壽命，精度達牙規標準，攻牙後退時，工件不會往上拉跳，可簡化治具，不必壓住或夾緊工件，工件只需防轉即可加工。
特點
範例 / 攻牙機搭配多軸攻牙器及分度轉盤
- 多站加工可將小距離孔位錯開，再配合多軸器來提昇生產效率。
- 用低成本得到高效率的生產量， 不用訂製特殊專用機。
- 可避免因遺漏而未攻牙加工的困擾。
規格
| 直立型 JT-4508 (重量約120kg) | |||||||
| 主軸衝程最大(mm) | 主軸前端型式(mm) | 螺牙直徑(mm) | 頭部之上下動距(mm) | 主軸端和台之距離(mm) | 工作台尺寸(mm) | ||
| 45 |
JT-2/CT12 攻牙筒夾 |
Ø2~Ø8以下 (Ø10) |
260 | 350 |
225x230 |
||
| 馬達 | 主軸迴轉速 (R.P.M.) | 符合本機器使用之自動送給螺距 | 多軸最大能力 | 裝箱尺寸(cm) | 毛重(kg) | ||
| 50HZ | 60HZ | 每英寸的牙數 | mm | ||||
|
3PH 4P 0.37KW (1/2HP) |
1340 760 420 |
1600 900 500 |
80 72 64 60 56 48 44 40 36 32 28 27 26 24 20 19 18 (16) |
0.4 0.45 0.5 0.6 0.7 0.75 0.8 0.9 1.0 1.2 1.25 (1.5) (1.75) |
Ø3x10軸 Ø4x5軸 Ø5x2軸 |
75x54x96 (LxWxH) |
140 |
