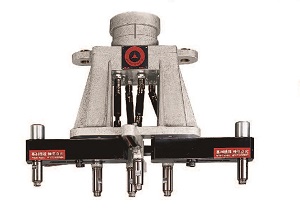

adheres to the concept of "keeping quality" and "doing still better" to manufacture the excellent quality machines in Taichung, Taiwan活動式US型方型多軸鑽孔/攻牙器 首頁 > 多軸鑽孔/攻牙器系列 > 活動式US型方形多軸鑽孔/攻牙器 > 活動式US型方型多軸鑽孔/攻牙器
產品型號: 詢問
- US型多軸器是利用齒輪配合萬向接頭所組成，調整距離非常方便不受齒輪所限制，可節省許多調整的時間，亦無死角之限制，操作快而方便，是可調式多軸器中最暢銷的規格。
- 為保萬向接頭之壽命，移動範圍不得超過15°，等同軸腳垂直之前後左右30mm以內，故將盡量配合工件孔距做設計，因此為客製品。
- 孔距如為直線或長方型，建議使用方型多軸器，以免移位腳延伸太長致使受力不夠。
- 可依客人之工件圖面及加工條件做出最適當之設計及適用之產品。
特點
- 可搭配快拆式萬向接頭及伸縮式軸腳使多軸器應用更加廣範。
- 特殊規格可來電或E-mail詢問訂製
- 可加裝延伸軸
規格
| 形式 | 筒夾規格 | 最大鑽孔能力 | 最小距離(二軸間) | 最大軸心範圍(最大直徑) | 軸數 |
| US-100x165 |
C-5 C-6 C-9 C-12 |
5.0 6.0 8.0 11(強力型) |
13 20 29 29 |
100x165 | 3-10 |
| US-120x200 |
C-5 C-6 C-9 C-12 |
5.0 6.0 8.0 11(強力型) |
13 20 29 29 |
120x200 | 4-12 |
| US-120x300 |
C-5 C-6 C-9 C-12 |
5.0 6.0 8.0 11(強力型) |
13 20 29 29 |
120x300 | 6-14 |
| US-170x300 |
C-5 C-6 C-9 C-12 |
5.0 6.0 8.0 11(強力型) |
13 20 30 30 |
170x300 | 6-16 |
| US-170x490 |
C-5 C-6 C-9 C-12 |
5.0 6.0 8.0 11(強力型) |
13 20 30 30 |
170x490 | 6-16 |
| US-220x380 |
C-5 C-6 C-9 C-12 |
5.0 6.0 8.0 11(強力型) |
13 20 30 30 |
220x380 | 10-16 |
| US-270x330 |
C-5 C-6 C-9 C-12 |
5.0 6.0 8.0 11(強力型) |
13 20 30 30 |
270x330 | 10-16 |
| US-270x480 |
C-5 C-6 C-9 C-12 |
5.0 6.0 8.0 11(強力型) |
13 20 30 30 |
270x480 | 10-2 |
| US-510x610 |
C-5 C-6 C-9 C-12 |
5.0 6.0 8.0 11(強力型) |
13 20 30 30 |
510x610 | 26-40 |
