活动式US型方型多轴钻孔/攻牙器 首页  >  多轴钻孔/攻牙器系列  >  活动式US型方形多轴钻孔/攻牙器  >  活动式US型方型多轴钻孔/攻牙器

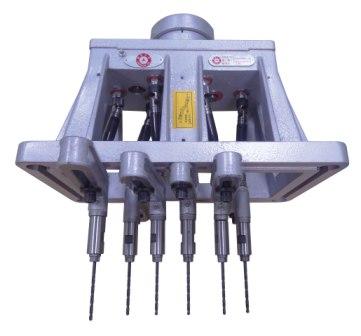

活动式US型方型多轴钻孔/攻牙器

产品型号: 询问

  • US型多轴器是利用齿轮配合万向接头所组成，调整距离非常方便不受齿轮所限制，可节省许多调整的时间，亦无死角之限制，操作快而方便，是可调式多轴器中最畅销的规格。
  • 为保万向接头之寿命，移动范围不得超过15°，等同轴脚垂直之前后左右30mm以内，故将尽量配合工件孔距做设计，因此为客制品。
  • 孔距如为直线或长方型，建议使用方型多轴器，以免移位脚延伸太长致使受力不够。
  • 可依客人之工件图面及加工条件做出最适当之设计及适用之产品。

特点

  • 可搭配快拆式万向接头及伸缩式轴脚使多轴器应用更加广范。
  • 特殊规格可来电或E-mail询问订制
  • 可加装延伸轴

规格

形式 筒夹规格 最大钻孔能力 最小距离(二轴间) 最大轴心范围(最大直径) 轴数
US-100x165

C-5

C-6

C-9

C-12

5.0

6.0

8.0

11(强力型)

13

20

29

29

 100x165 3-10
US-120x200

C-5

C-6

C-9

C-12

5.0

6.0

8.0

11(强力型)

13

20

29

29

 120x200 4-12
US-120x300

C-5

C-6

C-9

C-12

5.0

6.0

8.0

11(强力型)

13

20

29

29

 120x300 6-14
US-170x300

C-5

C-6

C-9

C-12

5.0

6.0

8.0

11(强力型)

13

20

30

30

 170x300 6-16
US-170x490

C-5

C-6

C-9

C-12

5.0

6.0

8.0

11(强力型)

13

20

30

30

  170x490 6-16
US-220x380

C-5

C-6

C-9

C-12

5.0

6.0

8.0

11(强力型)

13

20

30

30

  220x380 10-16
US-270x330

C-5

C-6

C-9

C-12

5.0

6.0

8.0

11(强力型)

13

20

30

30

 270x330 10-16
US-270x480

C-5

C-6

C-9

C-12

5.0

6.0

8.0

11(强力型)

13

20

30

30

 270x480 10-2
US-510x610

C-5

C-6

C-9

C-12

5.0

6.0

8.0

11(强力型)

13

20

30

30

 510x610 26-40
